NORDBERG STANDART Покрасочная камера

Окрасочно-сушильная камера (ОСК) NORDBERG STANDART в Севастополе предназначена для окраски легковых автомобилей целиком или частично. Камера представляет собой кабину на металлическом основании с вентиляторной группой для нагнетания избыточного давления воздуха внутри кабины и для обеспечения устойчивого воздухопотока.

Камера NORDBERG STANDART работает в следующих режимах:

1. ПОКРАСКА
В камере поддерживается постоянная температура +20≈25 ⁰С в зависимости от применяемой краски.



2. СУШКА
В камере поддерживается постоянная температура +60≈80 ⁰С в зависимости от применяемой краски и установленных пластмассовых деталей автомобиля.

3. ПРОДУВКА
Кратковременный режим для удаления из камеры летучих соединений и паров краски, а также для остывания после сушки.



ОСОБЕННОСТИ

• Кабина состоит из сэндвич-панелей, изготовленных с дополнительным запасом прочности из толстого металла и наполненных пенополистиролом. Толщина металла панелей составляет 0,6 мм. По торцам панели усилены дополнительными ребрами жесткости, что значительно продлевает срок их эксплуатации и исключает ситуации когда от избыточного давления панель может быть выдавлена воздухом.
• Перфорированная панель из оцинкованной стали на блоке воздуховода и удаления воздуха.
• Теплогенераторный блок, в котором находятся моторы, теплогенератор, фильтры, заслонка, горелка, пневмоцилиндр и шибер, изготовлен из профилированной оцинкованной стали. Панели блока: наружная часть – окрашенная сталь, внутренняя часть – оцинкованная сталь.

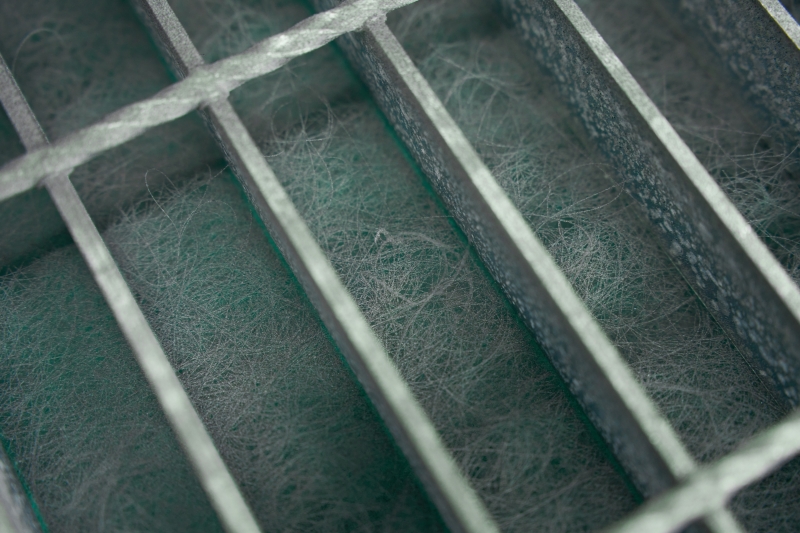

• Металлическое основание состоит из 5 рядов решеток, под которыми расположены дополнительные металлические панели для точно рассчитанного распределения воздухопотока внутри камеры.
• ОСК имеет дополнительные опоры под 2 и 4 рядами решеток.
• Боковые LED-светильники вмонтированы в панели и расположены вертикально.
• Угловые LED-светильники расположены вдоль по всей длине камеры.
• Светильники имеют пониженное энергопотребление и выполнены во взрывозащищенном исполнении.
• Дверь оператора окрасочно-сушильной камеры укреплена изнутри.
• Цилиндр размером 40х200 мм входит в комплект.
• ОСК можно установить на пол или в приямок.
• Радиальные электромоторы воздухозабора и удаления воздуха имеют минимальную шумность и вибрацию. Их потребление составляет 7,5 кВт, 25000 м³/час.
• Для переключения режимов нагрев/сушка используется заслонка (шибер) с  пневматическим клапаном, который работает намного надежнее и быстрее, чем электрический привод. Для переключения режимов не требуется отключать моторы камеры. ОСК снабжена дополнительными фильтрами перед и после заслонки.
• Установка NORDBERG STANDART снабжена ручными воздухозаслонками для регулировки объема воздуха (в блоке воздухозабора) и внутреннего давления (в блоке удаления воздуха).
• Вентиляторы камеры могут быть установлены сбоку, сзади и над камерой. Для крепления сверху необходима дополнительная усиливающая конструкция.
• Пульт управления комплектуется японским температурным контроллером Shinko (с функцией сохранения параметров). В данных контроллерах можно запрограммировать сразу 2 режима работы. Настройки сохраняются в течение длительного времени, отсутствует необходимость программировать их еженедельно.
• Режимы работ на пульте управления: окраска, окраска с подогревом, сушка. Кнопки на пульте: выключатели освещения, таймер сушки, температурное реле, таймер, аварийное отключение, индикатор ошибок, датчик давления.
• Нагрев воздуха в покрасочной камере осуществляется итальянской дизельной горелкой Riello.
• В комплекте с камерой поставляется полный комплект фильтров, необходимых для полноценной работы ОСК.

Для ввода камеры в эксплуатацию необходимо дополнительно приобрести:



• S7-1 Герметик белый (Glass Glue (white)) - 5 шт.
• S7-2 Герметик полиуретановый (Glass Glue (polyurethane glue)) - 5 шт.
• Воздуховодные коробы (количество зависит от размеров помещения)*
• Бак для дизельного топлива - 1 шт.
• Провода для подключения пульта управления к электрическому щитку (длина зависит от размеров помещения)
• Въездные трапы (при установке камеры на пол) - 1 комплект

*Воздуховодные коробы в комплект не входят.

Технические характеристики NORDBERG STANDART

Наружные габариты, м	7x5,25x3,4
Внутренние габариты, м	6,9x3,9x2,65
Ворота трехстворчатые, мм	3000х2600
Высота основания, мм	300
Основание напольные решетки	5 рядов - 30 шт.
Рамки напольных фильтров	сетка
Потолочные светильники	8 шт. по 4 лампы 16 Вт, итого 32 лампы 512 Вт
Настенные светильники	8 шт. по 2 лампы 16 Вт, итого 16 ламп 256 Вт
Стеновые сандвич-панели (материал, толщина)	теплонаполнитель EPS, 50 мм
Теплогенераторный блок	изготовлен из профилированной оцинкованной стали
Горелка	RIELLO F40 серия G20
Расход дизельного топлива горелки, кг/ч	8 - 18
Тепловая мощность горелки, кВт	95 - 213
Теплообменник	изготовлен из термостойкой, нержавеющей стали 1620x700x920 мм
Мощность теплообменника (не горелки), кВт	210
Электромотор притока
Электромотор вытяжки
Трапы въездные	опционально
Топливный бак	опционально
Воздушная заслонка-шибер	есть
Система фильтрации	подготовительный, потолочный, напольный, угольный
Датчик давления	жидкостной
Пульт управления	Управляющее реле. Режимы работ: окраска, окраска с подогревом, сушка. Выключатели освещения, таймер сушки, температурное реле, таймер, аварийное отключение, индикатор ошибок, датчик давления. Температурный контроллер японской компании с функцией сохранения параметров.
Противопожарный датчик	есть
Потребляемая мощность, кВт	16,5
Освещенность, лк	800
Скорость воздухопотока в пустой камере, м/с	0,25
Уровень шума, дБ	80
